Wallbox im Massivhaus: So planen Sie die Ladestation richtig ein

Eine Wallbox ist eine fest installierte Ladestation für Elektrofahrzeuge, die direkt an die Hausinstallation angeschlossen und an der Wand der Garage oder des Carports montiert wird. Der Begriff leitet sich vom englischen 'wall' (Wand) und 'box' (Gehäuse) ab. Im Gegensatz zu einer gewöhnlichen Schuko-Steckdose ist eine Wallbox dauerhaft für hohe Ladeströme ausgelegt, mit Schutzfunktionen ausgestattet und bietet eine deutlich höhere Ladeleistung.

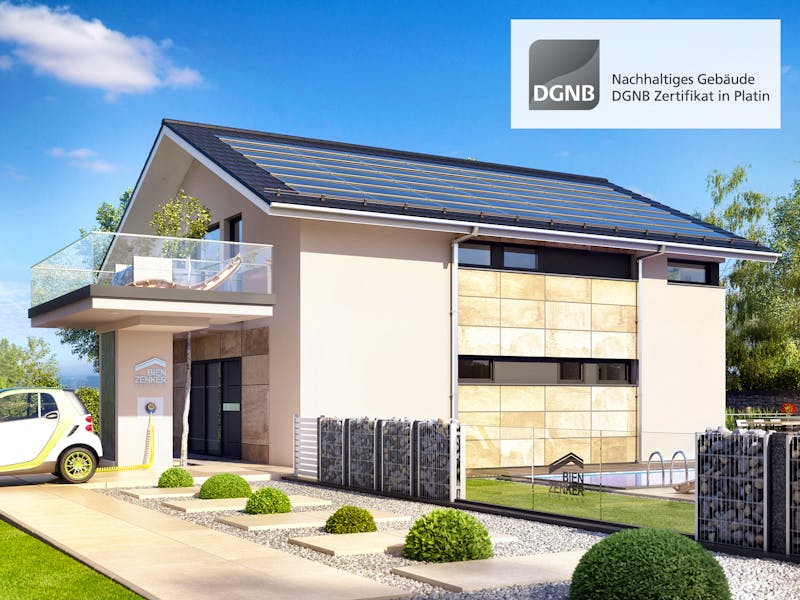

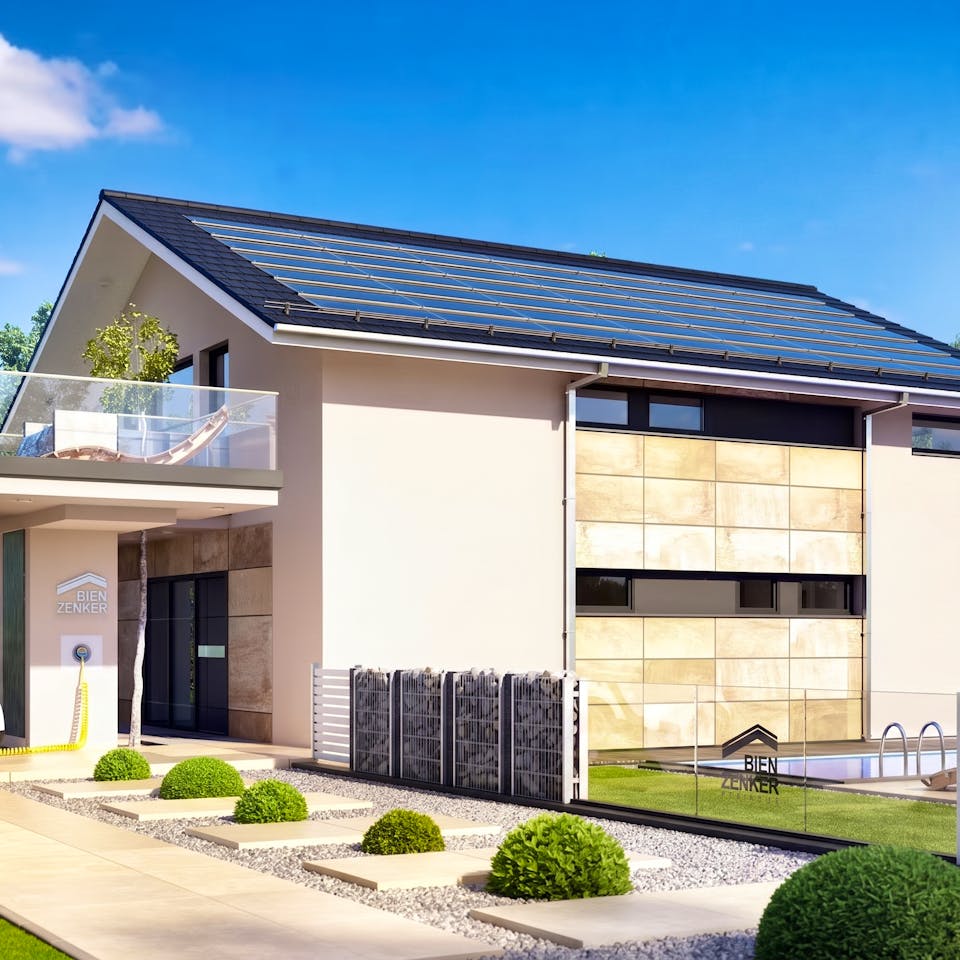

Von Anfang an zusammen gedacht: Bei diesem Fertighaus (Musterhaus CONCEPT-M 163 München) von Bien Zenker sind Photovoltaikanlage und Wallbox fester Teil des Energiekonzepts; so entsteht ein System, das Solarstrom direkt ins Elektroauto einspeisen kann. Das DGNB-Platin-Zertifikat unterstreicht den Nachhaltigkeitsanspruch.

Eine normale Haushaltssteckdose (230 V, 10–16 A) liefert maximal ca. 3,68 kW. Für den Dauerbetrieb, etwa beim Laden von Elektroautos, wird die Leistung jedoch oft auf 2,3 kW (10 Ampere) pro Stunde begrenzt, um Überhitzung zu vermeiden. Bei einem Akku von 60 kWh ergibt dies eine Ladezeit von rund 26 Stunden. Eine 11-kW-Wallbox verkürzt das auf etwa 5–6 Stunden; eine 22-kW-Variante auf rund 3 Stunden (je nach Ladegeschwindigkeit des Akkus). Praktisch bedeutet das: vollgeladen über Nacht statt tagelang. Zusätzlich bieten Wallboxen integrierte Sicherheitsfunktionen wie FI-Schutzschalter, Überspannungsschutz und bei neueren Modellen eine technische Steuerbarkeit, die seit 2024 gesetzlich vorgeschrieben ist.

* ca.-Werte bei 60-kWh-Akku

** nur bei Fahrzeugen, die 22 kW AC unterstützen

Der größte Vorteil beim Neubau ist, dass alle Leitungswege offen sind. So lassen sich Leerrohre problemlos in die Betonbodenplatte integrieren, durch Wände ziehen und in den Zählerschrank führen, bevor irgendetwas verputzt oder gefliest ist. Wer dieses Zeitfenster nutzt, zahlt später einen Bruchteil dessen, was eine nachträgliche Installation kosten würde. Der entscheidende Schritt: den Elektrofachbetrieb bereits beim Rohbau gemeinsam mit dem Baupartner einbeziehen, falls dieser keinen Alles-aus-einer-Hand-Service bietet.

Leerrohre: Dimension und Verlegeweg

Der konkrete Leitungsquerschnitt wird vom Elektrofachbetrieb nach den einschlägigen VDE-Normen vom Elektrofachbetrieb individuell berechnet, er hängt von Ladeleistung, Leitungslänge, Verlegeart und Häufung mit anderen Kabeln ab. Üblich sind für 11-kW-Installationen Querschnitte ab 2,5 mm², für die Rohbauplanung kommt es vor allem auf die großzügige Dimensionierung des Leerrohrs an: Als Praxiswert hat sich ein Innendurchmesser ab 40 mm etabliert, bei geplanten 22-kW-Installationen entsprechend mehr. Das kostet im Rohbau kaum Mehraufwand, hält Ihnen aber die Option offen, später ein stärkeres Kabel einzuziehen. Planen Sie den Leitungsweg möglichst geradlinig: vom Zählerschrank durch den Keller oder unter der Bodenplatte in die Garage. Je weniger enge Bögen, desto einfacher ist der spätere Kabeleinzug.

Im Massivbau ist die Bodenplatte der ideale Leitungsweg für die horizontale Führung, da das Rohr vor dem Betonieren eingelegt wird. Für die vertikale Führung durch Wände bietet sich die Installationsphase im Rohbau an: Schlitze im Ziegelmauerwerk sind zu diesem Zeitpunkt günstig, weil noch kein Putz aufgetragen ist. Werden diese Wege nachträglich gezogen, müssen Schlitzarbeiten mit Stemmhammer und Diamantscheibe, Putzreparatur und Malerkosten bedacht werden: genau das macht den Kostenunterschied zwischen Neubau- und Bestandsinstallation aus.

Zählerschrank: Platz und Absicherung

Der Zählerschrank muss eine freie Reihe für die Wallbox-Absicherung haben. Für 11 kW wird typischerweise ein dreiphasiger Leitungsschutzschalter mit 16 A vorgesehen, für 22 kW entsprechend 32 A. Die genaue Auslegung und Charakteristik (B oder C) richtet sich nach dem gewählten Wallbox-Modell und wird vom Elektriker festgelegt. Seit 2024 schreibt § 14a EnWG vor, dass neue Wallboxen ab 4,2 kW technisch steuerbar sein müssen, das heißt, der Netzbetreiber muss die Ladeleistung bei Netzüberlastung vorübergehend auf 4,2 kW drosseln können. Dazu ist ein Smart-Meter-Gateway notwendig, dessen Einbau Sie ebenfalls im Zählerschrank einplanen sollten.

Sprechen Sie das mit Ihrem Elektrofachbetrieb und dem Netzbetreiber frühzeitig ab, weil in einigen Regionen lokale Vorgaben zur Einspeisung und Steuerung gelten. Je nach Netzanschlusskapazität kann der Netzbetreiber bei 22-kW-Anlagen zusätzliche Anforderungen stellen oder die Leistung begrenzen.

Garage und Carport: Montageposition und Datenkabel

Legen Sie bereits im Rohbau fest, an welcher Wand die Wallbox hängen soll. Typischerweise ist das die Seite, auf der das Fahrzeug mit der Ladekupplung parkt, meist die Fahrerseite links. Planen Sie außerdem eine Unterputzdose (UP-Dose) für ein LAN- oder WLAN-Kabel ein: Viele moderne Wallboxen kommunizieren über das Heimnetzwerk für Lastmanagement, App-Steuerung und Abrechnungsfunktionen. Wer das Kabel in der Rohbauphase verlegt, spart sich später den Aufwand für nachträgliche Kabelkanäle.

Im bewohnten Bestand ist die Ausgangslage eine andere: Die Wände sind verputzt, der Estrich liegt, und der Zählerschrank ist so alt wie das Haus. Das bedeutet nicht, dass eine Wallbox nicht nachgerüstet werden kann, sondern dass mehr Vorarbeit notwendig ist und die Kosten entsprechend höher liegen.

Schritt 1: Zählerschrank prüfen

In Häusern, die vor etwa 2000 gebaut wurden, ist der vorhandene Sicherungskasten häufig nicht ausreichend dimensioniert – sowohl hinsichtlich des verfügbaren Platzes als auch der technischen Ausstattung. Oft fehlen freie Sicherungsplätze, Fehlerstrom-Schutzschalter (FI) oder geeignete Leitungsführungen für eine 16-A- bzw. 32-A-Absicherung.

Zusätzlich können veraltete Installationen mit klassischer Nullung (ohne separaten Schutzleiter) eine Modernisierung der Elektroanlage erforderlich machen.

Ein qualifizierter Elektriker sollte daher im Rahmen eines Vor-Ort-Termins prüfen, ob der bestehende Zählerschrank und die Hausinstallation für den Betrieb einer Wallbox geeignet sind oder angepasst werden müssen. Diese Prüfung bildet die Grundlage für jede weitere Planung.

Schritt 2: Leitungsweg festlegen

Vom Zählerschrank zur Garage oder zum Carport gibt es im Massivbau mehrere Möglichkeiten: über den Keller (sofern vorhanden), durch einen Schlitz im Mauerwerk oder über eine außenliegende Leitungsführung im Kabelkanal. Die Wahl hängt von baulichen Gegebenheiten wie Wandaufbau, Unterkellerung und den optischen Anforderungen ab. Auch Leitungslänge und erforderlicher Leitungsquerschnitt beeinflussen Aufwand und Kosten. Ein Elektriker kann die Optionen vor Ort bewerten und eine Kostenschätzung erstellen.

Schritt 3: Wallbox auswählen und anmelden

Für Einfamilienhäuser reicht eine 11-kW-Wallbox in der Regel aus. Beachten Sie bei der Auswahl weniger die maximale Ladeleistung als vielmehr die Steuerbarkeit, insbesondere bei Nutzung einer Photovoltaikanlage. Denn eine steuerbare („smarte“) Wallbox ermöglicht die Optimierung des Eigenverbrauchs und erfüllt gleichzeitig die Anforderungen nach § 14a EnWG.

Die Anmeldung beim Netzbetreiber erfolgt durch einen Elektrofachbetrieb und ist Voraussetzung für die Inbetriebnahme. Wallboxen mit 11 kW sind in der Regel meldepflichtig, Geräte mit 22 kW zusätzlich genehmigungspflichtig.

Die Kombination aus Photovoltaik-Anlage und Wallbox zählt zu den wirtschaftlich attraktivsten Lösungen für Eigenheimbesitzer. Der zentrale Vorteil besteht nämlich darin, dass selbst erzeugter Solarstrom direkt zum Laden des Elektrofahrzeugs genutzt wird, anstatt zu vergleichsweise niedrigen Vergütungssätzen ins öffentliche Netz eingespeist zu werden.

Technisch wird dies durch eine steuerbare Wallbox in Kombination mit einem Energiemanagementsystem ermöglicht, das die PV-Erzeugung, den Hausverbrauch und den Ladevorgang intelligent aufeinander abstimmt.

Im Neubau ist es besonders sinnvoll, Photovoltaik-Anlage, optionalen Stromspeicher und Wallbox als Gesamtsystem zu planen. Denn dadurch lassen sich Installationskosten reduzieren und spätere Kompatibilitätsprobleme vermeiden.

Zusätzlich können Halter von Elektrofahrzeugen von der THG-Quote profitieren, einem staatlichen Mechanismus zur Reduktion von Treibhausgasemissionen. Dabei wird die eingesparte CO₂-Menge des Fahrzeugs finanziell vergütet. Die Höhe der jährlichen Prämie variiert je nach Marktlage und Anbieter, in der Vergangenheit waren Werte zwischen rund 50 und über 300 Euro pro Jahr möglich.

Die Kosten hängen von drei Faktoren ab: dem gewählten Modell, dem Installationsaufwand und dem Zustand des Zählerschranks. Im Neubau sind die Kosten am niedrigsten, weil keine Schlitz- oder Stemmarbeiten anfallen. Im Bestand kann die Leitungsführung durch massives Mauerwerk und Stahlbetondecken die Handwerkerkosten erheblich steigern.

Hinweis: Die Tabelle zeigt Orientierungswerte auf Basis branchenüblicher Marktpreise. Belastbare, aktuelle Kostenspannen für Ihre konkrete Situation liefert nur ein Angebot vom Elektrofachbetrieb. Denn Region, Anbieter, Leitungslänge, Wandaufbau und Zählerschrankzustand haben einen wesentlichen Einfluss auf die Kosten. Holen Sie aus diesen Gründen mindestens zwei bis drei Angebote ein, bevor Sie entscheiden.

Für Eigentümer eines Einfamilienhauses oder Doppelhauses ist die Installation einer Wallbox rechtlich vergleichsweise unkompliziert: Die Entscheidung liegt bei Ihnen, jedoch muss die Anlage beim Netzbetreiber angemeldet werden; bei höheren Ladeleistungen über 11 kW benötigen Sie zusätzlich eine Genehmigung. Außerdem sind folgenden Regelungen relevant:

• 14a EnWG (Steuerbarkeit): Seit dem 1. Januar 2024 müssen alle neu installierten Wallboxen mit einer Ladeleistung über 4,2 kW technisch steuerbar sein. Der Netzbetreiber kann die Ladeleistung bei lokaler Netzüberlastung vorübergehend auf 4,2 kW begrenzen. Im Gegenzug erhalten Betreiber einen Rabatt auf die Netzentgelte.
• Anmeldepflicht: Wallboxen bis 11 kW sind in der Regel meldepflichtig, während leistungsstärkere Anlagen (z. B. 22 kW) zusätzlich genehmigt werden müssen. Die Anmeldung erfolgt über einen Elektrofachbetrieb und ist Voraussetzung für die Inbetriebnahme.
• Baugenehmigung: Eine Wallbox in der privaten Garage oder am Carport ist in der Regel genehmigungsfrei. Ausnahmen gelten bei Denkmalschutz oder in Erhaltungssatzungsgebieten; dort sollte die untere Denkmalschutzbehörde vorab konsultiert werden.

1. Bedarf klären: Welches Fahrzeug wird geladen und wie viele Kilometer werden täglich gefahren? In den meisten Einfamilienhäusern ist eine 11-kW-Wallbox ausreichend. Eine 22-kW-Lösung ist nur sinnvoll, wenn das Fahrzeug diese Ladeleistung unterstützt und ein entsprechender Ladebedarf besteht.
2. Elektrofachbetrieb früh einbeziehen: Im Neubau idealerweise bereits in der Rohbauphase, im Bestand spätestens vor der Planung. Unerlässlich ist ein Vor-Ort-Termin zur Prüfung von Zählerschrank, Hausanschluss und Leitungswegen.
3. Leerrohre vorsehen (Neubau): Vom Zählerschrank zur Garage sollten ausreichend dimensionierte Leerrohre (z. B. M40 oder M50) eingeplant werden. Eine spätere Nachrüstung wird dadurch deutlich erleichtert. Datenleitungen (LAN) sollten ebenfalls direkt mitverlegt werden.
4. Zählerschrank vorbereiten: Es muss ausreichend Platz für Leitungsschutzschalter und geeignete Fehlerstromschutzschalter (RCD) sowie die Integration eines intelligenten Messsystems vorhanden sein.
5. Wallbox auswählen: Die Wallbox sollte § 14a EnWG-konform und steuerbar sein. Je nach Bedarf kann ein PV-Überschussladen über ein Energiemanagementsystem integriert werden.
6. Netzbetreiber informieren: Die Anmeldung erfolgt vor der Inbetriebnahme durch einen Elektrofachbetrieb. Bei 11 kW handelt es sich um eine Meldepflicht, bei 22 kW zusätzlich um eine Genehmigungspflicht.
7. Förderung prüfen: Förderprogramme sind regional unterschiedlich und häufig zeitlich begrenzt. Die Förderbedingungen sollten frühzeitig geprüft werden; je nach Programm ist der Antrag vor der Beauftragung erforderlich.
8. Inbetriebnahme und Test: Die Anlage wird durch den Elektrofachbetrieb abgenommen, sicherheitstechnisch geprüft und mit vollständiger Dokumentation übergeben.

• Zu kleine Leerrohre im Neubau:
  M25 oder M32 ist häufig nicht ausreichend, insbesondere bei 22 kW oder längeren Leitungswegen. Nachträgliche Änderungen im fertigen Mauerwerk sind sehr aufwendig. Besser sind großzügig dimensionierte Leerrohre mit ausreichend Reserve für zukünftige Erweiterungen.
• Zählerschrank-Check vergessen:
  Im Bestand wird der Zustand des Zählerschranks oft zu spät geprüft. Eine notwendige Modernisierung kann mehrere hundert bis über tausend Euro kosten und die Gesamtwirtschaftlichkeit der Installation deutlich beeinflussen.
• Netzbetreiber-Anmeldung übersehen:
  Die Anmeldung der Wallbox ist verpflichtend und wird in der Regel durch den Elektrofachbetrieb übernommen. Ohne Anmeldung kann auch eine fachgerechte Installation im Schadensfall zu Problemen mit der Versicherung führen.
• Wallbox ohne steuerbare Technik gewählt:
  Im Rahmen des § 14a des Energiewirtschaftsgesetzes müssen steuerbare Verbrauchseinrichtungen in das Netzmanagement integrierbar sein. Nicht alle günstigen Importmodelle erfüllen diese Anforderungen. Dies kann zu Verzögerungen beim Netzanschluss führen.
• Förderprogramme zu spät entdeckt:
  Die meisten Programme setzen voraus, dass mit der Installation noch nicht begonnen wurde. Prüfen Sie deswegen frühzeitig die Förderbedingungen und beantragen Sie Förderungen immer vor Auftragsvergabe.
• Datenkabel vergessen:
  Wer nachträglich ein LAN-Kabel zur Wallbox verlegen muss, sieht sich im Massivbau mit ähnlichem Aufwand konfrontiert wie beim Stromkabel. Beim Neubau gleich mitverlegen.
